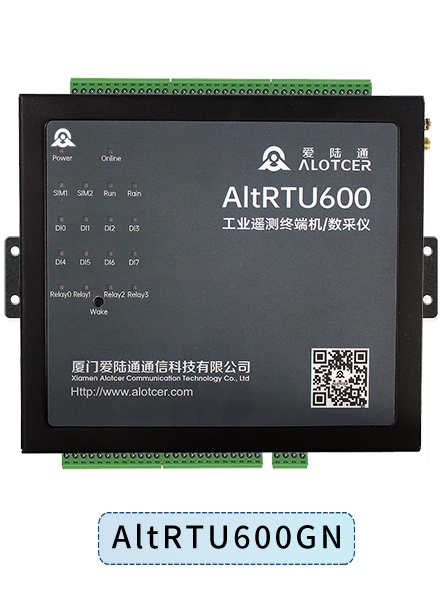

5G工業RTU/數采儀-AltRTU600
AltRTU600——基于全新5G技術以及水利部技術要求而設計，具備多項行業技術創新和強大的規約認證兼容性，試用于水文水資源監測、水雨情監測、中小水庫監測、河道大壩監測、明渠灌溉監測、排污口水質監測、取水口水源監測、城市供水監測、農村供水監測、水務監測等。支持國家水利部水文、水資源規約協議和認證，更支持全國各地市地方水利規約協議，如四川水文規約SCSW008-2011(2018年修訂版)、河北水文規約、湖南水文規約、黑龍江水文規約、遼寧水文規約等。
應用場景：中小水庫監測 | 城鄉供水系統 | 水質在線監測 | 工業信息采集控制

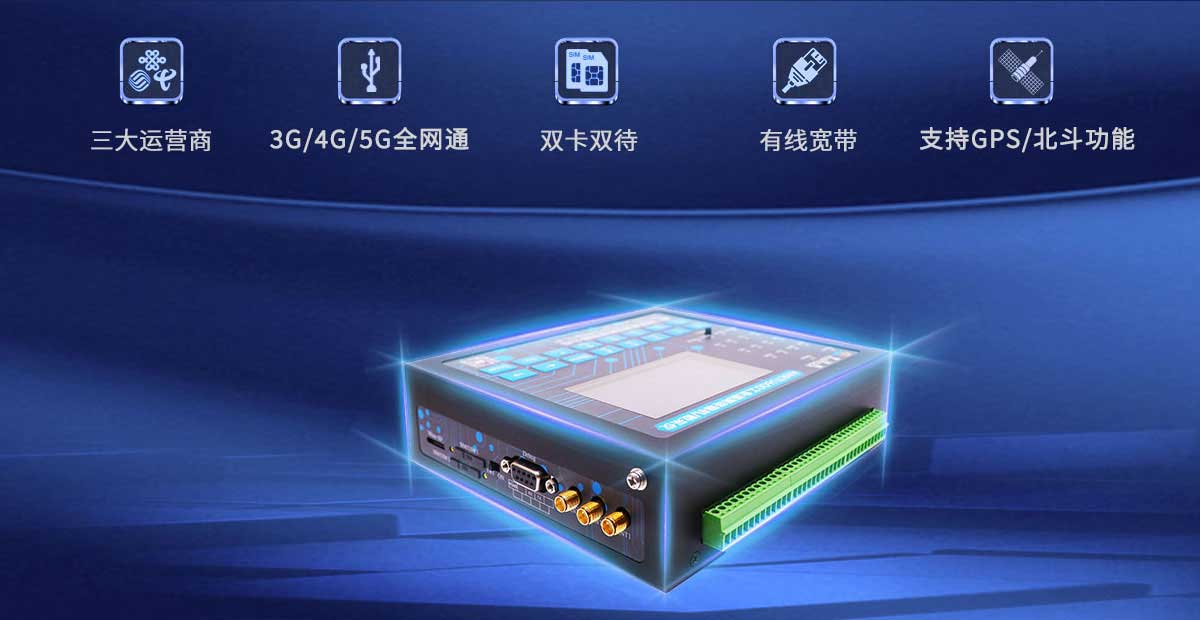

5G全網通,兼容SA/NSA/4G全頻段,支持GPS/北斗功能
支持水利部水文SL651-2014/水資源SZY206-2016通信規約,獲得相關資質證書
支持四川水文規約、河北水文規約、湖南水文規約、黑龍江水文規約等大部分地區規約

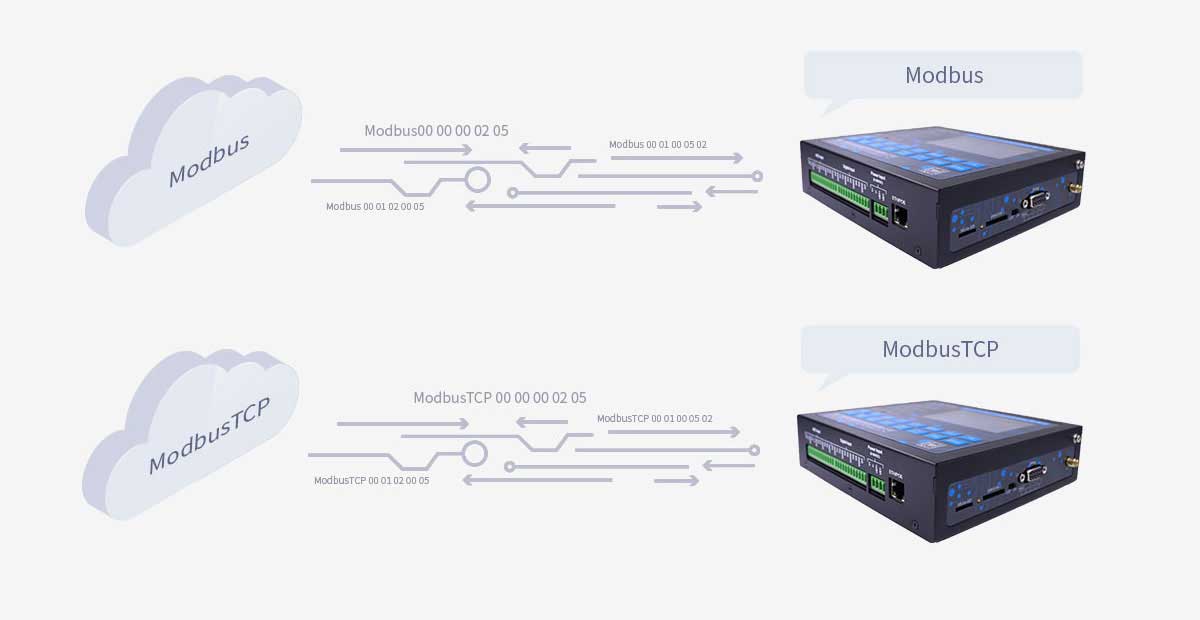

支持環保212協議,氣象通信規約、Modbus/ModbusTCP等通信協議

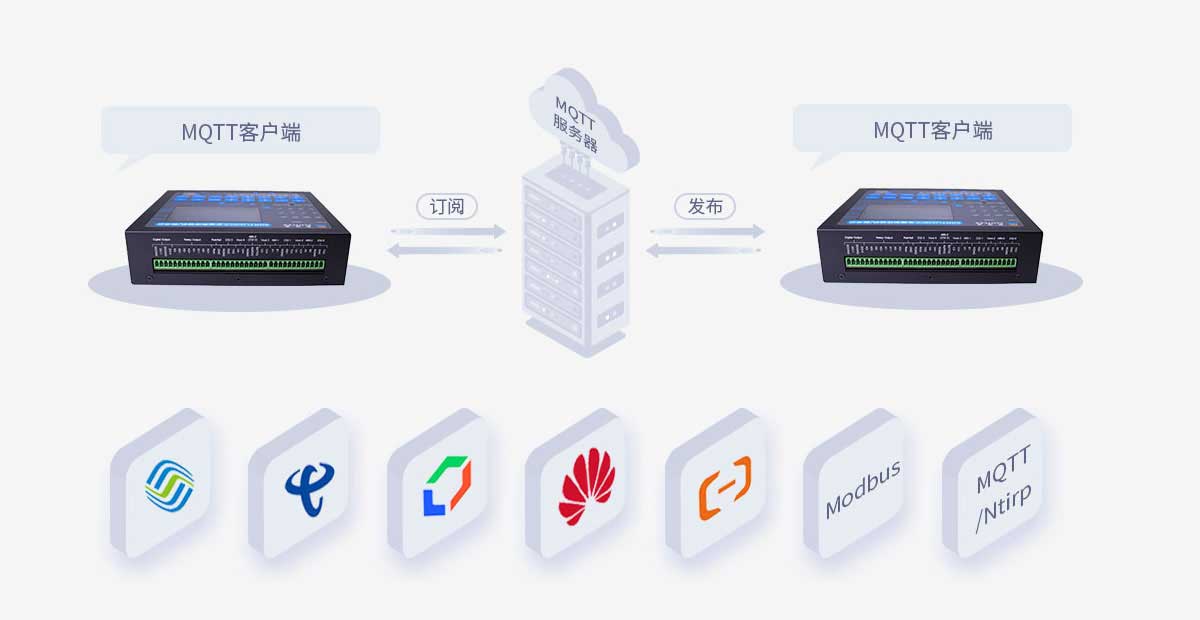

支持MQTT/Ntirp,兼容華為/阿里/電信/移動等主流IOT物聯網平臺

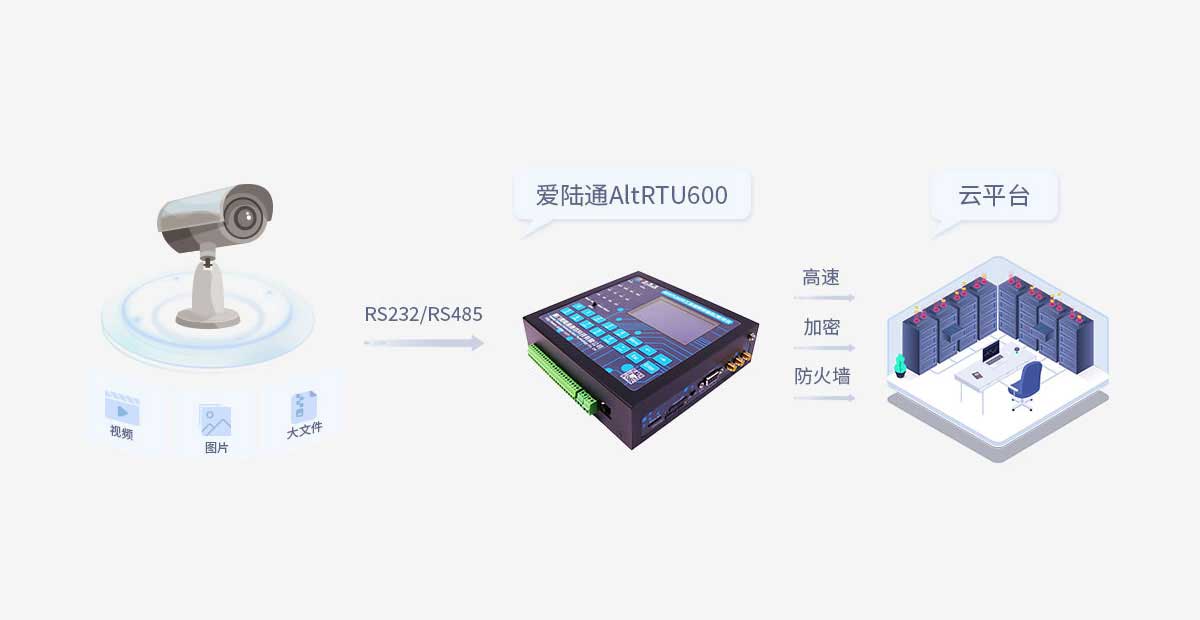

支持POE網口/串口圖片抓拍上傳,滿足超低功耗同時兼容網口和串口攝像頭

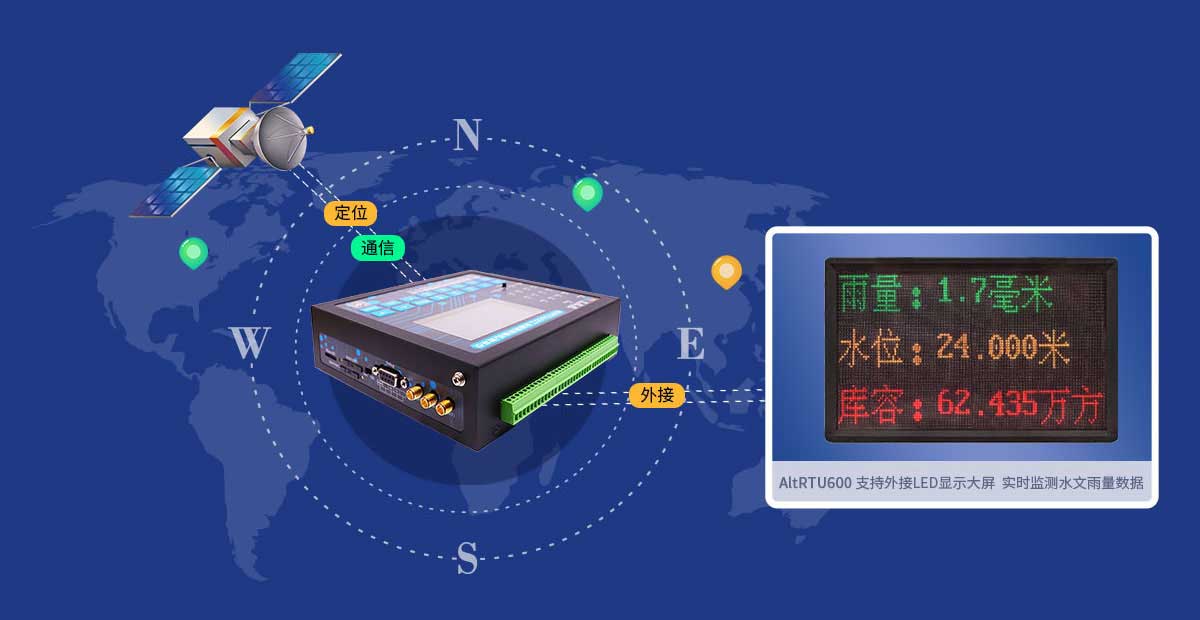

支持外置內置北斗通信模塊,滿足北斗報文通信,支持外接LED顯示屏

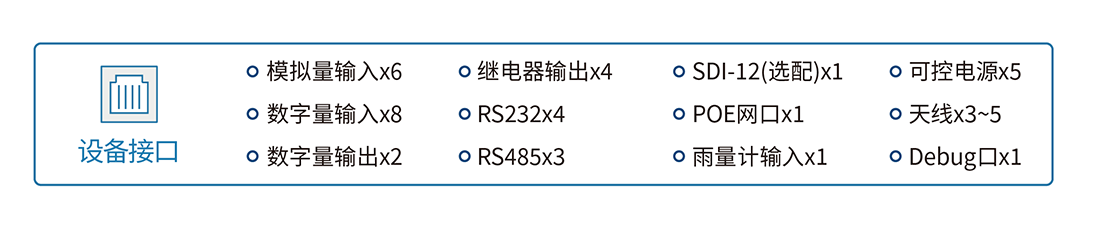

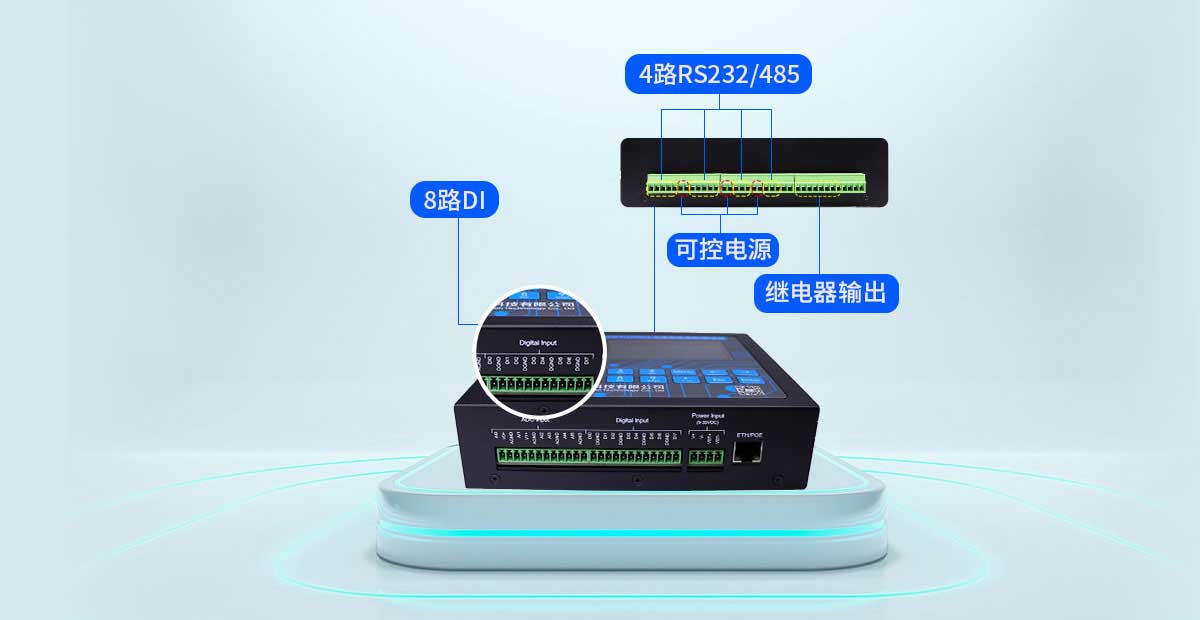

4路RS232/485、1路10/100M以太網、4路繼電器、8DI、5路受控電源

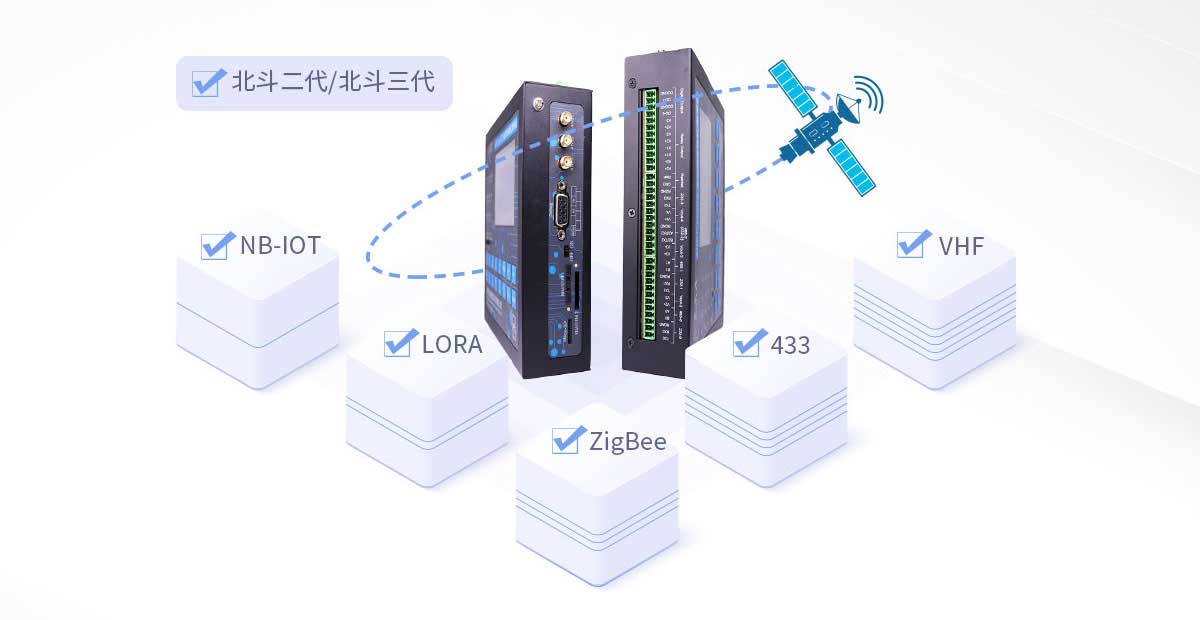

選配定制NB-IOT/LORA/ZigBee/433/VHF超短波、北斗二代/北斗三代等通信功能
支持軟硬件特殊功能定制開發服務,支持OEM合作
休眠電流約40uA (@12VDC) | 靜態值守<2mA (@12VDC)
采集電流<10mA (@12VDC) | 通信電流<100mA@12VDC
滿足9~35VDC寬壓，-35~+75oC抗寒耐高溫、防干擾，24小時全天候運行
產品屬性
產品特點
主要功能 |
觸發采集雨量數據 |
定時采集水位、雨量、水質和其它數據 |
定時上報雨量、水位、流量、水質和其它數據 |
預警觸發加報雨量、水位、流量、水質和其它數據 |
本地存儲雨量、水位、流量、水質和其它數據 |
遠程召測當前雨量、水位、流量、水質和其它數據 |
遠程查詢本地歷史數據 |
本地導出歷史數據 |
支持電池電壓上報功能 |
支持圖片抓拍功能 |
支持本地人工置數功能 |
通過5G/4G網絡進行數據通訊、短信方式進行數據備份 |
支持NB-IoT、Lora、超短波、北斗衛星短報文通訊方式（可定制） |
支持GPS/北斗功能（可定制） |
支持PoE(PSE)功能（可定制） |
工業化設計 |
采用高性能工業級無線模塊 |
采用高性能工業級32位通信處理器 |
寬溫設計（-35~+75℃正常工作） |
寬電源輸入（DC 9~35V） |
高可靠性設計 |
WDT看門狗設計，保證系統穩定 |
采用完備的防掉線機制，保證數據終端永遠在線 |
以太網接口內置1.5KV電磁隔離保護 |
RS232/RS485接口內置15KV ESD保護 |
| SIM/UIM卡接口內置15KV ESD保護 |
電源接口內置反相保護和過流、過壓保護 |
強大的抗電磁干擾能力，適用各種復雜的電磁環境 |
16MB超大數據存儲空間，可存儲10年以上采集數據 |
天線接口防雷保護（可選） |
標準易用 |
提供標準RS232（或RS485）、以太網和WIFI接口，可直接連接串口設備、以太網設備和WIFI設備 |
支持液晶屏/鍵盤配置方式和本地串口配置方式 |
使用方便、靈活，多種低功耗工作模式選擇 |
多指示燈，可指示多種系統狀態 |
支持串口升級、遠程維護，設備日志導出 |
協議/規約 |
SLT 180-2015 水文自動測報系統設備遙測終端機 |
SLT 102-1995 水文自動測報系統設備基本技術條件 |
SL61-2003 水文自動測報系統技術規范 |
SZY203-2016 水資源監測設備技術要求 |
SZY205-2016 水資源監測設備質量檢驗 |
GB 3096-2008 聲環境質量標準 |
GB/T 16706-1996 環境污染源類別代碼 |
GB/T 19582-2008 基于Modbus 協議的工業自動化網絡規范 |
HJ/T 75-2007 固定污染源煙氣排放連續監測技術規范（試行） |
HJ/T 76-2007 固定污染源煙氣排放連續監測排放系統技術要求及監測方法（試行） |
HJ 524-2009 大氣污染物名稱代碼 |
HJ 525-2009 水污染物名稱代碼 |
| 《污染物在線監控（監測）系統數據傳輸標準》 |
《HJ/T212－2005 污染源在線自動監控（監測）系統數據傳輸標準》 |
《HJ 212－2017 污染物在線監控（監測）系統數據傳輸標準》 |
《HJ 477－2009 污染源在線自動監控（監測）數據采集傳輸儀技術要求》 |
《水文監測數據通信規約》 |
《水資源監測數據傳輸規約》 |
產品規格
CPU系統 | |
CPU | 工業級32位通信處理器 |
FLASH | 16MB（可擴展至64MB） |
SDRAM | 256K |
數據存儲Flash | 16MB |
Micro SD卡 | 支持外擴Micro SD卡 |

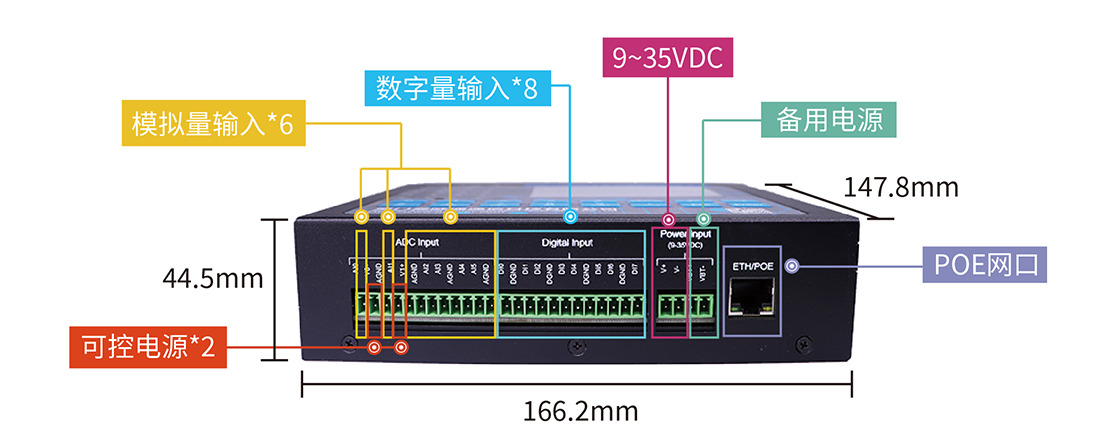

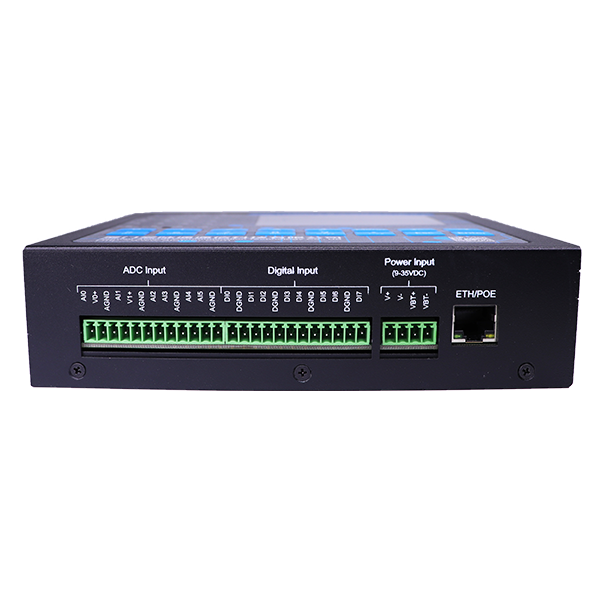

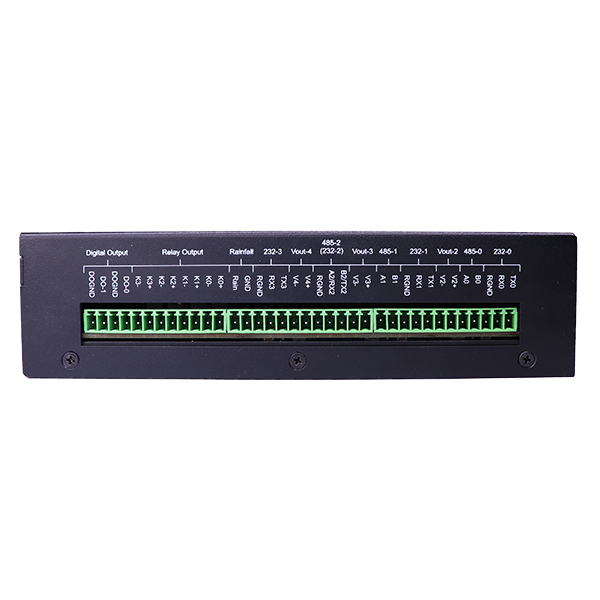

接口參數 | |

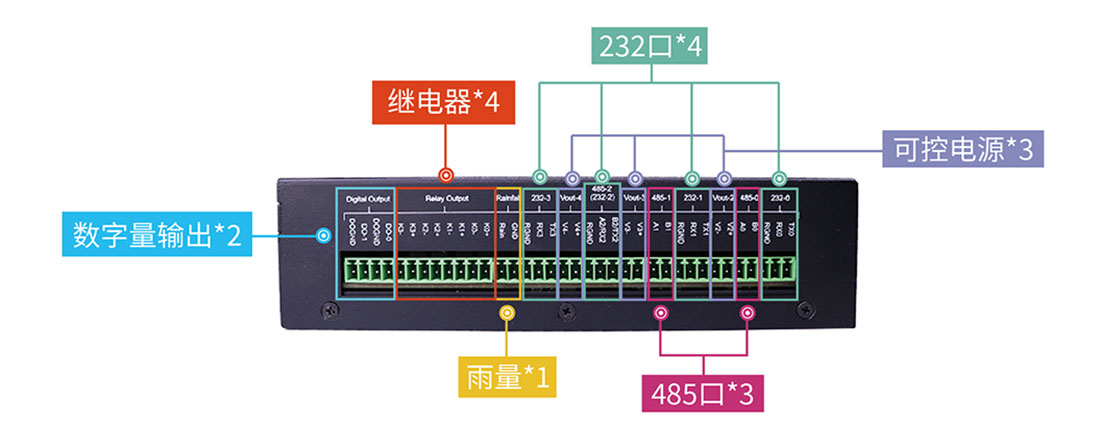

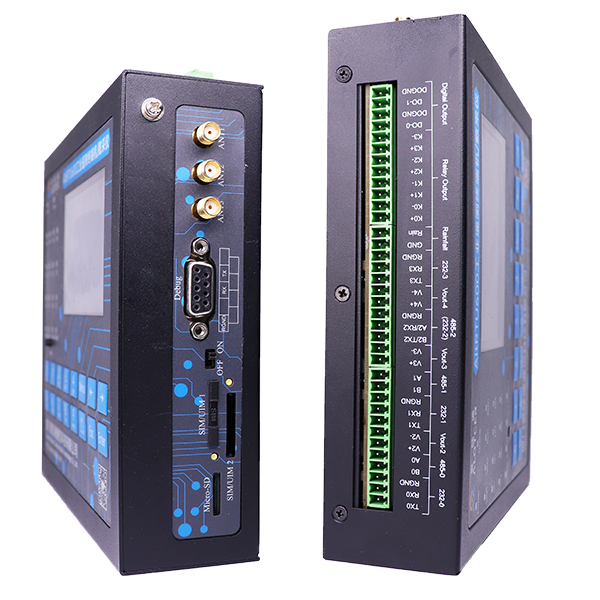

采集串口 | 4路RS232和2路RS485（RS232-0和RS485-0不可同時使用，RS232-1和RS485-1不可同時使用），內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、1.5(可選)、2位 校驗：無校驗、偶校驗、奇校驗 串口速率：300~230400bps，默認115200bps 接口形式：3.5mm間距工業端子 |

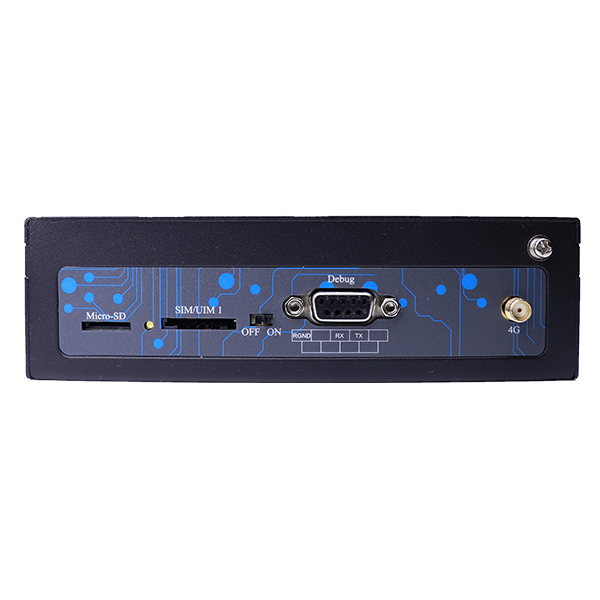

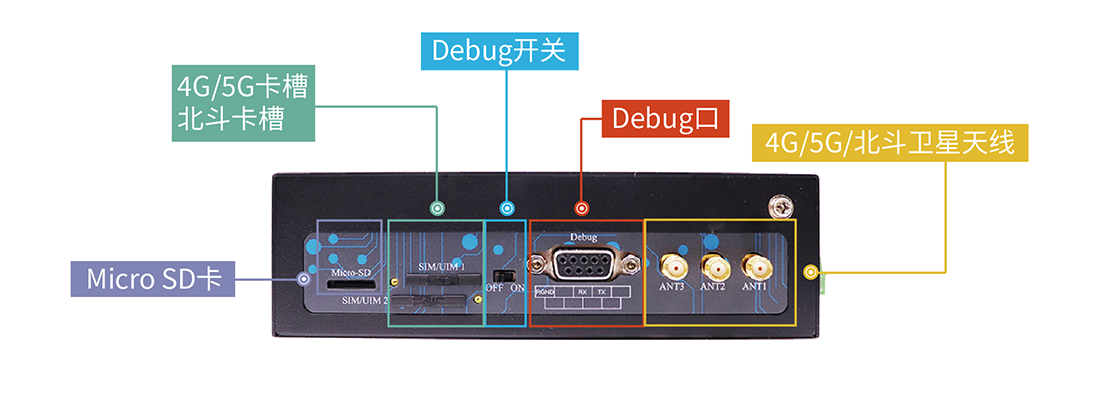

Debug串口 | 1個RS232 Debug串口（與RS232-3共用，通過Debug開關切換），接口形式：標準DB9母頭 |
Debug切換開關 | 通用拔動開關 |
以太網接口 | 1個10/100M以太網口，自適應MDI/MDIX，內置1.5KV電磁隔離保護。(PSE功能可選，要求輸入電壓11-13VDC) |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
Micro SD卡 | 標準自彈式Micro SD卡接口 |
電源接口 | 4 pin 3.81mm間距工業端子，可接1路主電和1路備份電源，內置電源反相保護和過流、過壓保護 |
喚醒按鈕 | 通用輕觸式開關 |
接地端子 | M3螺絲接地保護端子 |

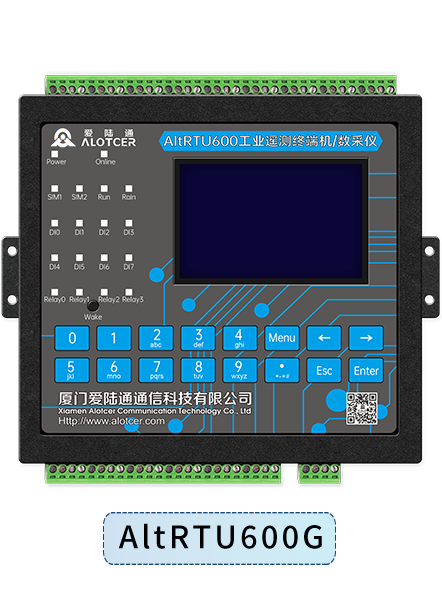

LCD屏 | 128*64點陣液晶顯示屏 |
鍵盤 | 標準2*8鍵盤 |
指示燈 | 具有Power(電源)、Online(在線)、SIM1(讀卡)、SIM2(北斗通信讀卡，可選)、Run(運行)、Rain(雨量輸入)、DI0-7(數字量輸入)、Relay0-3(繼電器)等工作狀態指示燈 |
應用接口 | ● 1個翻斗式雨量計接口 ● 6路模擬量輸入接口（16位ADC、同時支持4-20mA電流信號輸入和 0-5V電壓信號輸入），采集精度：0.5% ● 8路數字量輸入接口（光隔離） 邏輯0：濕節點0-3VDC，或干節點導通 邏輯1：濕節點5-30VDC，或干節點斷開 ● 2路數字量輸出接口（光隔離，OC門輸出） 額定驅動電流：50mA 額定驅動電壓：35V ● 4路繼電器輸出接口 最大切換電壓：30VDC/250VAC 最大切換電流：5A 最大切換功率：150W ● 5路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12VDC。單路額定輸出電流1A，5路額定輸出電流總和2A，內置過流保護） |
網絡參數 | |
無線網絡 | 5G NR SA/NSA：n1/2/3/5/7/8/12/20/28/41/66/ 71/77/78/79 TDD-LTE：B38/39/40/41和B61/62（專網） FDD-LTE：B1/2/3/4/5/7/8/13/17/20/25/28 WCDMA：850/900/1900/2100MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) CDMA2000 1x/ EVDO Rev. A：800/1900MHz GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz |
NB-IoT 參數 | 頻段：B5：850MHz/B8：900MHz/B20：800MHz 理論帶寬：100bps~100Kbps 發射功率：23±1dBm 接收靈敏度：<-129dBm |
Lora參數 | 頻段：410MHz - 441MHz，1000KHz 步進，建議433±5MHz 室內/市區通信距離：1KM 戶外/視距通信距離：3KM 發射功率：100mW 接收靈敏度：＜-140dBm |
北斗RDSS參數 | 發射功率 ：≥37dBm 接收信號靈敏度 ：-127.6dBm 載波抑制 ：≥30dBc 調制相位誤差 ：≤3° 定位、通信成功率：≥95% |
安裝方式 | |
固定片 | 兩側掛耳固定 |
導軌 | 35mm Din導軌 |
供電參數 | |
供電范圍 | DC 9~35V，推薦12VDC/1.5A |
通信電流 | <100mA (@12VDC) |
采集電流 | <10mA (@12VDC) |
靜態值守電流 | <2mA (@12VDC) |
休眠電流 | 40uA (@12VDC) |
機械參數 | |
設備外殼 | 金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用 |
外形尺寸 | 166x148x45.5mm（不包含配件） |
重量 | 約1200g（主機） |
環境參數 | |
工作溫度 | -35~+75oC（-31~+167℉） |
儲存溫度 | -40~+85oC（-40~+185℉） |
相對濕度 | 95%(無凝結) |

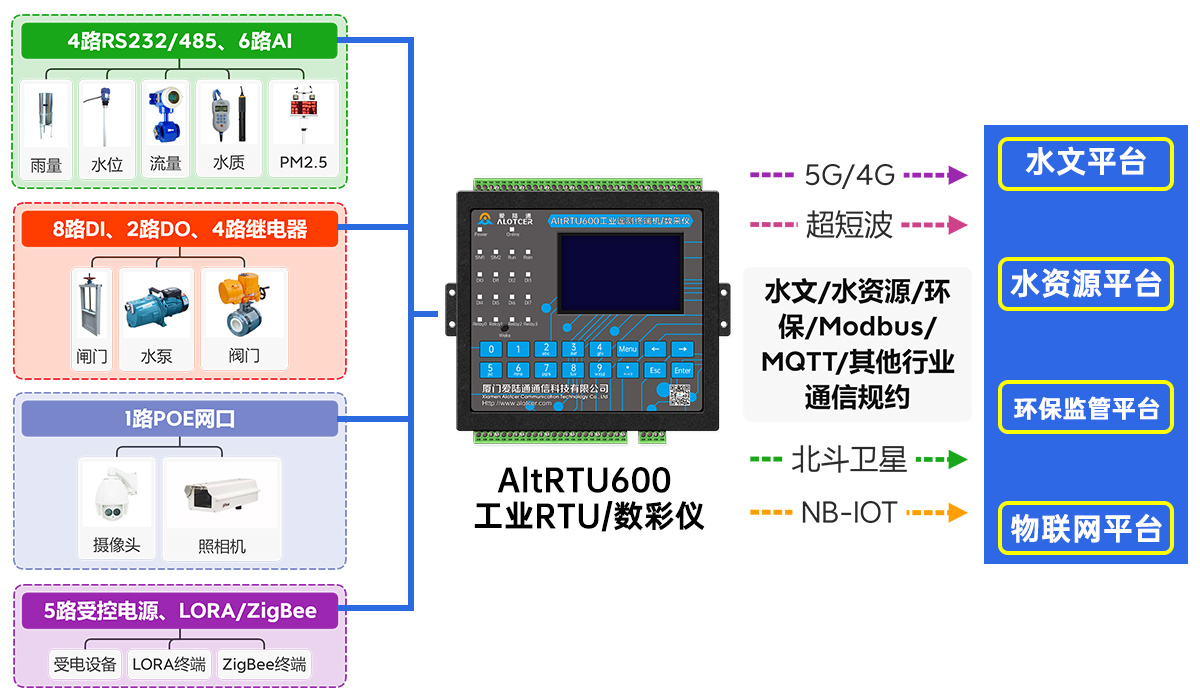

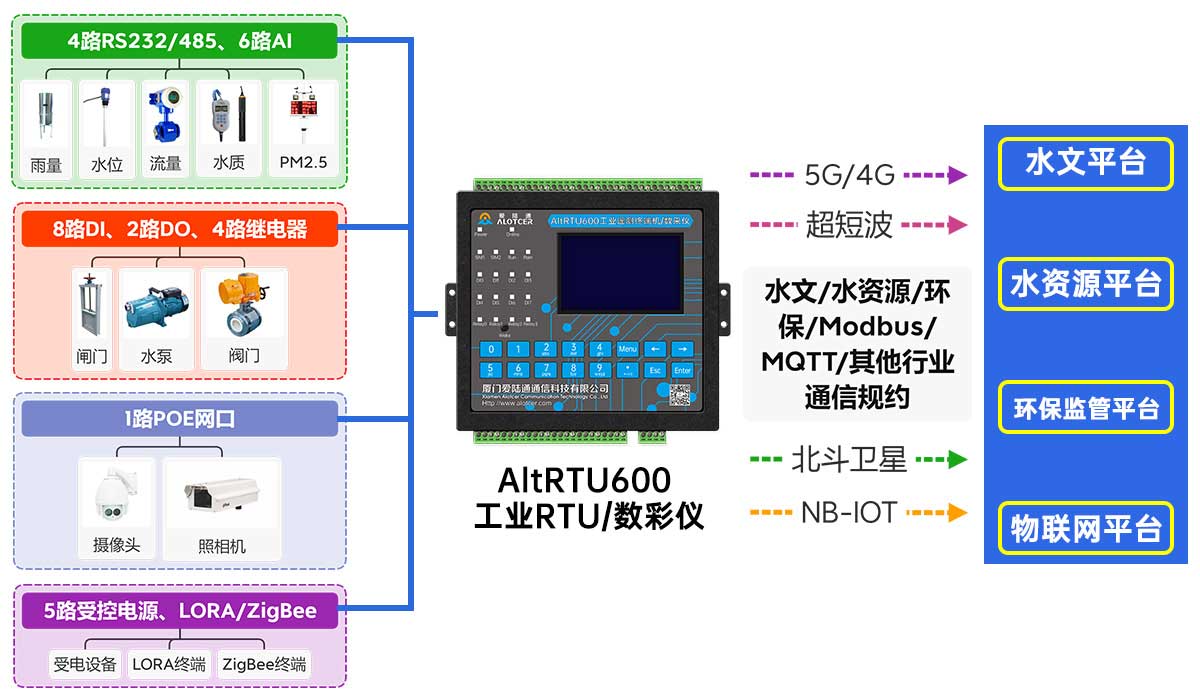

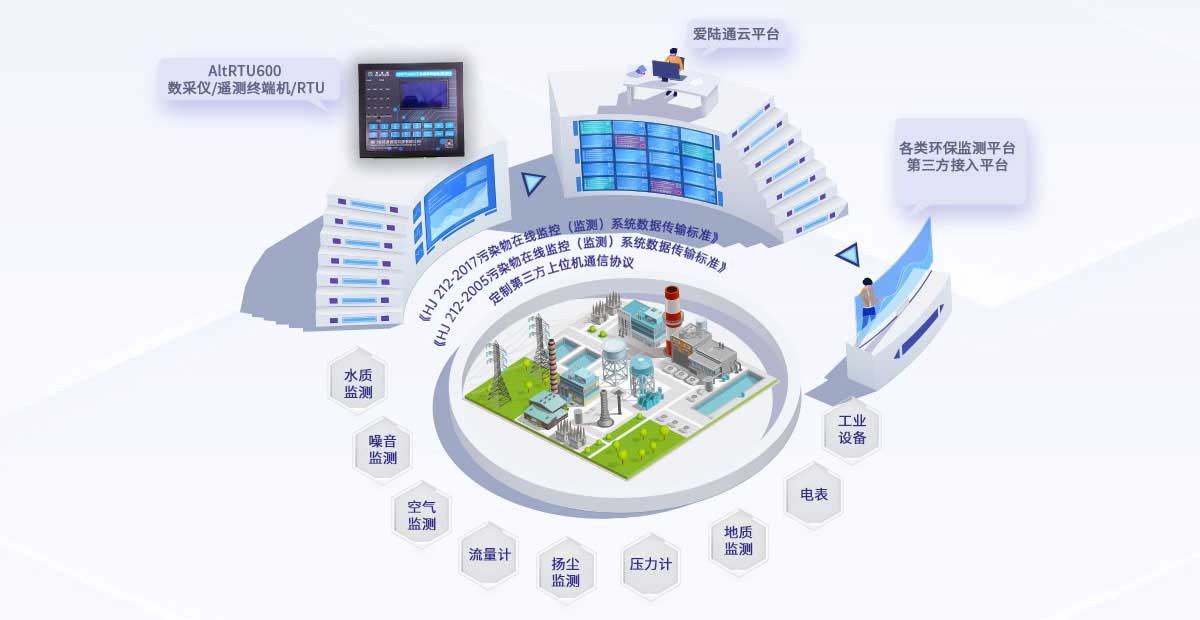

組網方案

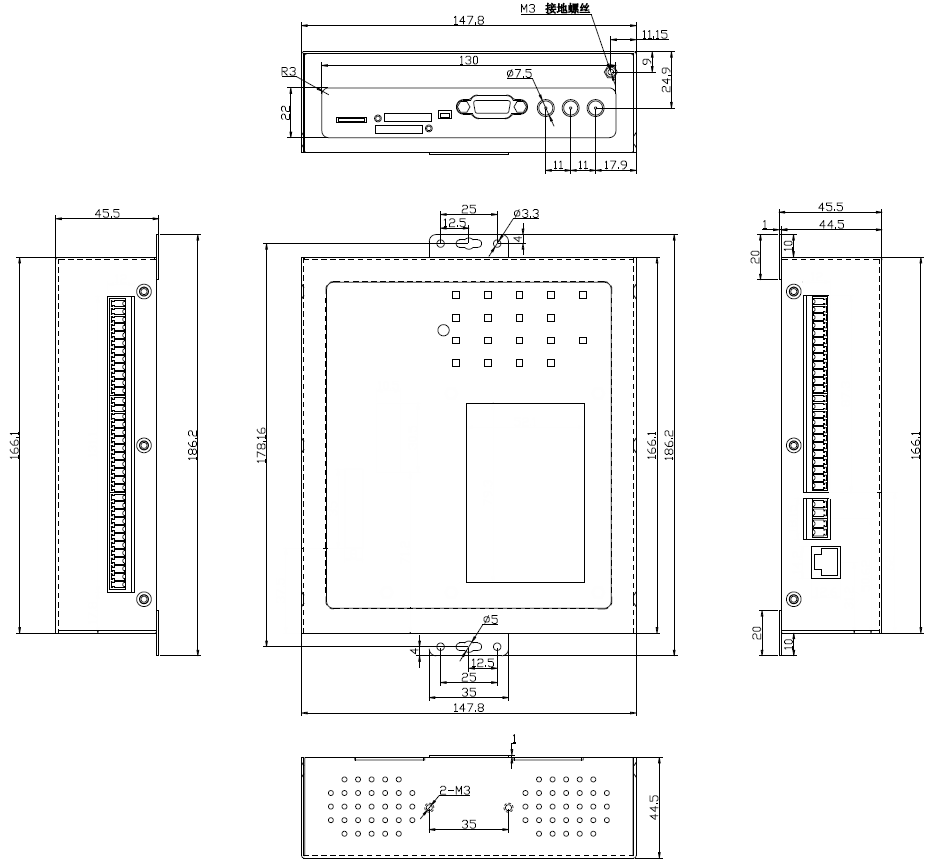

產品尺寸
